安裝使用拉壓力傳感器的注意事項

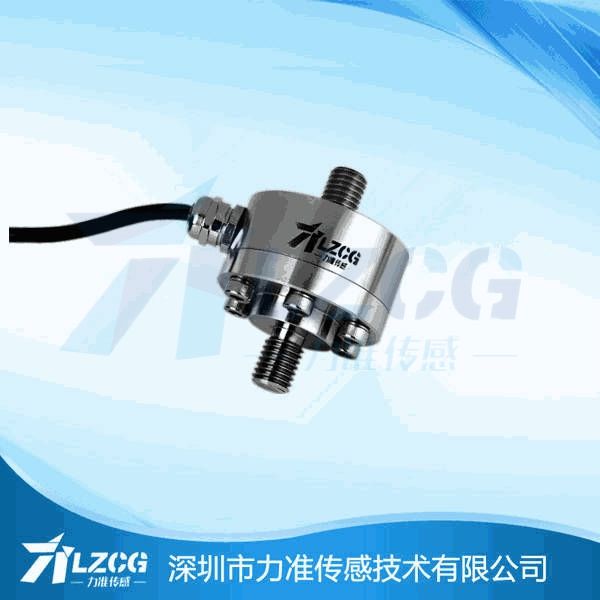

拉力傳感器如何使用？

最常見的拉力傳感器是電阻應變式的傳感器，是一種堅固、耐用、可靠的傳感器產品。為了保證其準確性，在安裝和使用過程中仍然存在一些需要注意的問題。下面我們簡單介紹一下:

1.拉力傳感器應小心操作，尤其是以鋁合金為彈性體的小容量傳感器，任何由振動引起的沖擊或跌落都可能導致很大的輸出誤差。

2.在設計和安裝加載裝置時，確保加載力的作用線與拉力傳感器的應力軸重合，以盡量減小傾斜載荷和偏心載荷的影響。

3.水平調整方面。如果使用單個拉力傳感器，其底座的安裝平面應調整至與水平儀平齊；如果多個傳感器同時測量，其底座的安裝面應盡可能保持在一個水平面上，這主要是為了保證每個傳感器承受的力基本相同。

4.根據本規范中拉力傳感器的范圍選擇，確定傳感器的額定負載。

5.傳感器底座的安裝表面應盡可能平整、干凈，沒有任何油污或粘合膜。安裝底座本身要有足夠的強度和剛度，通常要高于傳感器本身的強度和剛度。

6.傳感器外殼、保護蓋板和引線連接器是密封的。

7.為了防止化學腐蝕，拉力傳感器的外表面應涂上一層泥土。避免使用陽光直射和環境溫度劇烈變化的車站。8.如果不可避免，安裝保護或緩解裝置。

9.為了防止傳感器被直接流過傳感器本體的大電流損壞，傳感器安裝后禁止進行電焊。10.在拉力傳感器加載裝置的兩端連接由銅編織線制成的旁路裝置。

11.電纜不應自行加長。當確實需要加長時，應在接頭處焊接，并加防潮密封膠。

12.最好用一些擋板蓋住拉力傳感器。這樣做的目的是防止雜物落入傳感器的運動部分，影響其測量精度。

13.傳感器的電纜應遠離強電源線或有脈沖波的地方。當無法避免競爭時，應將拉力傳感器的電纜單獨穿入鐵管內，連接距離盡量縮短。

14.拉力傳感器的額定負載應根據本規范中拉力傳感器的范圍確定。雖然拉力傳感器本身具有一定的過載能力，但在安裝和使用過程中應盡可能避免這種情況。有時，短時間過載可能會對傳感器造成永久性損壞。

15.在高精度應用中，應在預熱30分鐘后使用拉力傳感器和儀器。

在工業中，通常需要測量各種非電氣物理量，如溫度、壓力、速度、角度等。，需要轉換成模擬電信號后才能傳輸?shù)綌?shù)百米外的控制室或顯示設備。這種將物理量轉換成電信號的設備稱為拉力和壓力傳感器。4~20mA電流在工業上廣泛用于傳輸模擬量。

使用電流信號的原因是不容易被干擾。而且電流源內阻無限大，回路中導線電阻串聯不影響精度，可以在普通雙絞線上傳輸幾百米。上限是20mA，因?yàn)榉辣?20mA電流產生的火花能量不足以點燃?xì)怏w。下限不設在0mA的原因是檢測斷線:正常運行時不會低于4mA，當輸電線路因故障斷線時，回路電流降至0。2mA常作為斷線的報警值。

電流型變送器將物理量轉換成4~20mA電流輸出，必須由外部電源供電。最典型的是變送器需要兩根電源線，再加上兩根電流輸出線，一共連接四根線，稱為四線變送器。當然，電流輸出可以和電源共用一條線(VCC或GND)，可以節省一條線，這就是所謂的三線拉力壓力傳感器。

其實你可能會注意到，4-20mA電流本身就可以給變送器供電。拉力傳感器相當于電路中的一個特殊負載，其特點是拉力傳感器的功耗電流根據傳感器的輸出在4~20mA之間變化。顯示儀表只需接入電路即可。這種拉力壓力傳感器只需要兩根外接導線，所以稱為雙線拉力壓力傳感器。工業電流回路標準的下限為4mA，所以只要在范圍內，拉力壓力傳感器至少有4mA的電源。這使得設計雙線拉力壓力傳感器成為可能。

在工業應用中，測量點一般在現場，而顯示設備或控制設備一般在控制室或控制柜內。它們之間的距離可能是幾十到幾百米。按100米的距離算，省下2根電線就意味著成本降低！因此，壓力傳感器必然是此應用的首選。
