早上剛進實驗室，市場部的同事遞給我一沓資料：“張工，客戶反饋說咱們力準傳感的規格書‘參數太多，看不懂’，尤其幾個工程師說‘不敢照單采購’。您能寫個通俗版的解讀嗎？”

“參數多不是問題，”我沖了杯咖啡，“問題是沒講清楚每個數字背后‘活生生’的意義。來，咱們今天就把這些‘看不懂的參數’翻譯成人話?！?/p>

量程：不是越大越好，是越合適越好

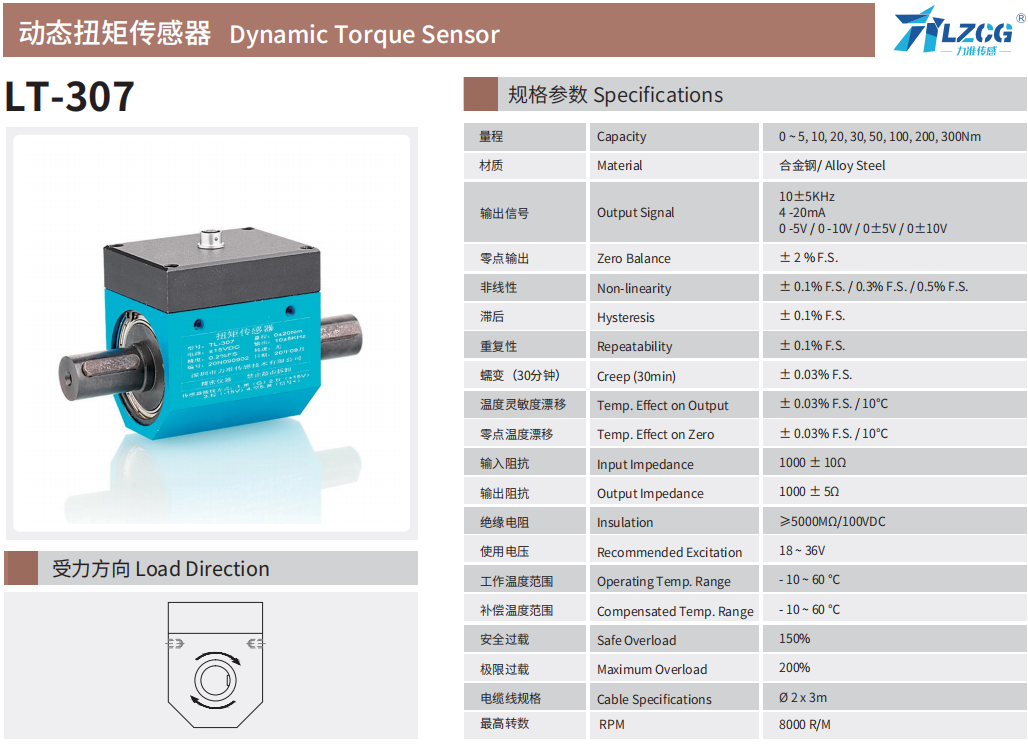

規格書寫著：額定扭矩 0-10 N·m，過載能力 150%

“很多人第一眼就盯著這個10 N·m，”我指著第一條，“然后想‘我最大用到8 N·m，夠了’。但規格書沒直接說的是：傳感器的‘舒適區’在30%-80%量程。就像你用彈簧秤，稱200克的東西用1000克量程的秤，誤差當然大?！?/p>

上周就有個教訓?？蛻?hù)測機器人關節扭矩，峰值6 N·m，選了我們的10 N·m型號。但實際工作時，大部分扭矩在1-2 N·m徘徊，信噪比偏低，導致小信號時數據“毛刺”多。后來?yè)Q了5 N·m型號，精度立刻提升。

“過載150%是安全邊際，意思是短暫到15 N·m不會壞，但別長期這么用——就像你能扛100斤走樓梯，不代表天天扛著跑馬拉松?！?/p>

精度：0.1% F.S. 到底多準？

規格書寫著：綜合精度 ±0.1% F.S.，非線性度 <±0.05% F.S.

“這是最容易誤解的地方，”我在白板上畫圖，“F.S.是滿量程（Full Scale）。10 N·m量程的0.1%，是±0.01 N·m。但如果你長期在2 N·m工作，實際相對誤差可能到0.5%。”

我拿實物演示：給傳感器施加精確的2 N·m標準扭矩，讀數在1.99-2.01 N·m之間跳動?！翱吹?jīng)]？這就是±0.01 N·m的直觀表現——在2 N·m時，它其實有±0.5%的相對誤差?！?/p>

非線性度更重要。有些傳感器在中間很準，但兩端“翹尾巴”。我們用的數字補償技術，確保全量程誤差帶像一條“平坦馬路”，而不是“過山車”。

轉速：別只看最大值

規格書寫著：最高轉速 8000 rpm

“這個數很誘人，”我打開高速測試視頻，“但規格書小字里寫著‘在最高轉速下，動態信號傳輸需選配高頻響模塊’。意思是，標準款在8000轉時，采樣率會從5000赫茲降到1000赫茲，因?yàn)榛h(huán)或無線傳輸有帶寬限制。”

上個月測試無人機電機，客戶需要測20000轉下的扭矩脈動。我們沒推薦標準型號，而是選了非接觸磁電式方案——犧牲一點精度（從0.1%到0.3%），換來20000轉下的20000赫茲采樣率。

“轉速和精度，往往要權衡。就像拍照，手機連拍快但畫質一般，單張慢但畫質好?！?/p>

溫度系數：靜默的“誤差推手”

規格書寫著：溫度系數 ±0.01%/℃

“這是最容易被忽視的殺手，”我調出去年夏天汽車廠的測試數據，“他們的裝配線沒空調，下午車間溫度比早上高15℃。結果用普通傳感器（溫度系數0.03%/℃），扭矩標定值漂移了0.45%——導致良率下午比上午低2%?！?/p>

我們的±0.01%/℃意味著：溫度每變化10℃，誤差變化不超過0.1% F.S.。“這個性能不是白來的，我們?cè)诿總€(gè)傳感器內部埋了兩個溫度探頭，實時補償材料的熱脹冷縮?！?/p>

響應頻率：動態世界的“快門速度”

規格書寫著：響應頻率 2.5 kHz (-3 dB)

“如果你測的是電機平穩運行，100赫茲夠了。但如果測伺服電機的啟停沖擊，”我播放一段機器人快速啟停的扭矩曲線，“沖擊峰值只持續5毫秒，你需要500赫茲以上才能捕捉完整波形?！?/p>

2.5 kHz意味著傳感器能跟上每秒2500次的變化。“這就像相機的快門速度，拍跑步的人要1/500秒，拍子彈要1/4000秒。我們的參數告訴你：我能清晰捕捉多快的‘動作’?！?/p>

電參數：不只是“接上線就能用”

規格書寫著：激勵電壓 10 VDC，輸出信號 0-10 V，橋阻 350 Ω

“新手常在這里栽跟頭，”我拿起一個燒壞的傳感器樣品，“有人用24伏電源直接接上，瞬間過載。10 VDC是‘最佳工作點’，就像手機充電，5V是標準，你用12V快充頭，可能充壞?！?/p>

輸出信號0-10V對應0-100%量程?！暗⒁?，我們的信號是‘比例輸出’：供電10V時，10V輸出對應滿量程；如果供電不穩降到9V，滿量程輸出也會降到9V。所以穩定電源很重要?！?/p>

橋阻350 Ω決定功耗?！叭绻阌秒姵毓╇?，選橋阻1000 Ω的型號更省電，當然信號也更微弱——需要更干凈的放大電路?！?/p>

把參數“翻譯”成現場語言

講完這些，我翻到規格書最后一頁：“力準傳感所有型號都經過‘端到端’校準。意思是，我們不是只校準傳感器本身，而是校準‘傳感器+線纜+接頭’整個信號鏈?！?/p>

這才是關鍵。很多現場問題不是傳感器不準，是接線電阻、接觸不良、電磁干擾造成的?！拔覀兊囊?guī)格書值，是你拿到手插上就能復現的值。”

市場部同事若有所思：“所以我們應該教客戶……不是看參數選型號，而是根據實際工況‘翻譯’參數需求？”

“沒錯，”我合上規格書，“10 N·m不只是個數字，它代表‘能測這么大力’；0.1%不只是一行字，它代表‘在這個范圍內你盡可信任’。參數是死的，應用是活的。”

“下次再有客戶問規格書，我可以先反問：您測什么？轉速多高？溫度變化大嗎？要靜態精度還是動態響應？——這些問題的答案，都藏在規格書的字里行間，等著被正確解讀?！?/p>

而這些解讀，正是我們技術工程師的價值——把冰冷的技術參數，翻譯成溫暖的應用語言。在精確測量的世界里，理解比數據更重要。
