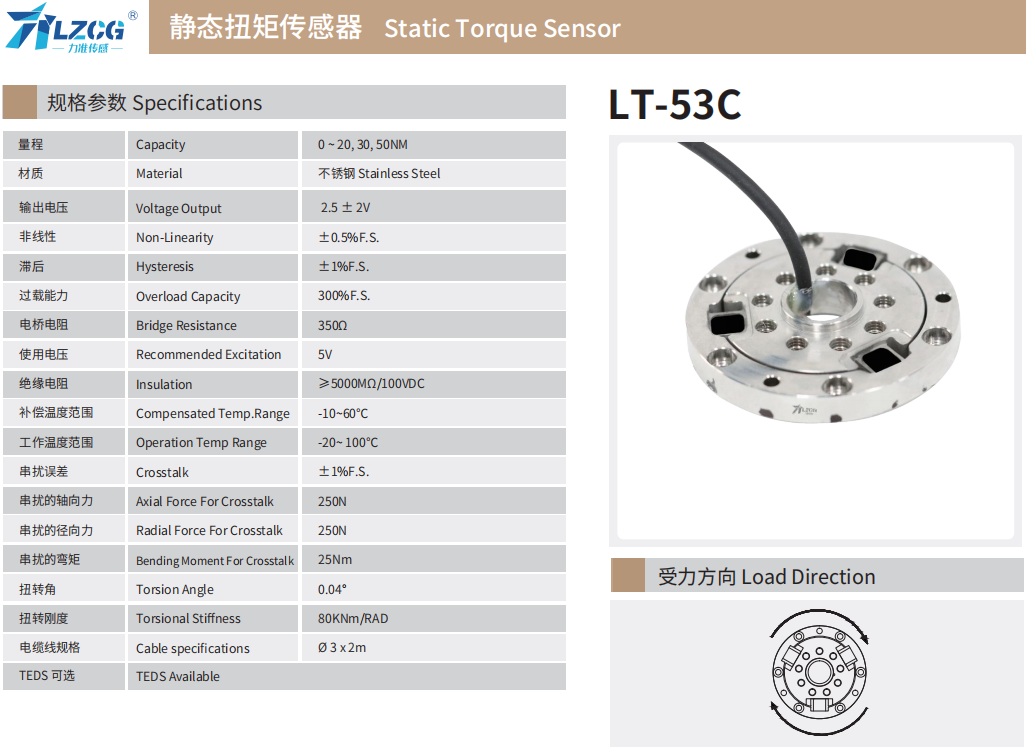

從實驗室到生產線：扭矩傳感器的精度之旅

從實驗室到生產線：扭矩傳感器的精度之旅

我把那個“失敗”的傳感器樣品放在顯微鏡下，指著應變片邊緣那0.1毫米的膠水溢出對實習生說：“看，就是這點多余的膠，在零下40度會收縮變形，讓我們的溫漂測試永遠差那0.3%?！?/p>

他湊近看了看：“這在公差范圍內吧？”

“在別的地方可能是，”我關掉顯微鏡的燈，“但在這里，我們是做扭矩傳感器的——我們要測量的，就是這點微小形變所代表的力。”

實驗室里的“吹毛求疵”

我們的旅程從一張白紙開始，準確地說是從硅晶圓開始。上周我參與了新傳感器的研發評審會，機械工程師想把壁厚再減薄0.5毫米以減輕重量，我堅決反對?！懊繙p薄0.1毫米，剛度下降8%，在軸向負載下你的應變測量會失真，”我在白板上畫著受力圖，“扭矩傳感器不是越輕越好，它是在剛性和靈敏度之間的精妙平衡?！?/p>

這種“較真”貫穿了整個研發階段。我們?yōu)楦邷乩匣瘻y(cè)試爭論不休——客戶規格是85℃，但我說服團隊做到125℃。“新能源車的電機旁，夏季工況可能達到110℃，我們不能讓傳感器在極限邊緣跳舞?！?/p>

潔凈間里的“微觀戰場”

穿過風淋室，我們進入潔凈間。這里生產的是傳感器的“神經末梢”——應變片?？諝饫镏挥袡C(jī)器低沉的嗡鳴，工程師們穿著防塵服，像外科醫生一樣操作。

“貼片精度要求是±0.05毫米，”產線主管老李指著正在工作的自動貼片機，“但我們的機器實際能到±0.02毫米。為什么？因?yàn)橘N偏0.1毫米，靈敏度變化就可能超過1%。”

我看著機器用機械臂夾起那片比指甲還小的應變片，精準地放在軸表面。涂膠、加壓、固化，每個參數都被嚴密監控。這里容不得“差不多”——在微觀世界里，“差不多”就是差很多。

校準線上的“斤斤計較”

走下生產線，傳感器來到我的“考場”——校準實驗室。這里沒有產線的繁忙，只有精密的安靜。

我把傳感器裝到標準扭矩校準臺上，它連接著兩端：一端是砝碼加載的參考標準器，不確定度達到0.03%；另一端是我們的待測傳感器?！翱?，現在加載到1000牛米，”我指著屏幕，“標準器顯示1000.12牛米，我們的傳感器讀數是999.8牛米?！?/p>

實習生問：“差0.3%，合格嗎？”

“合格，但不夠好?！蔽艺{(diào)出溫度補償算法，“現在我們要做的，不是修改硬件，而是用軟件‘教’它變得更聰明?！蔽逸斎胄拚禂?shù)，重新測試。這一次，讀數跳到了1000.05牛米。

我們?yōu)槊總€(gè)傳感器建立獨特的“身份證”——一套完整的校準系數，涵蓋全量程、正反轉、不同溫度點。這些數據會燒錄進傳感器的芯片里，伴隨它整個生命周期。

老化測試的“極限挑戰”

通過校準的傳感器不會馬上打包，它們要經歷72小時的“魔鬼訓練”。高溫艙里，傳感器在85℃下持續工作；振動臺上，它們經歷著模擬路面的隨機振動；濕熱箱里，溫度在-40℃到85℃之間循環，濕度高達95%。

“這是在虐待它們嗎？”新來的質量工程師問。

“不，這是在確保它們不會被真實世界虐待。”我調出昨天一臺傳感器的數據，“這臺在溫度循環到第15次時，輸出漂移了0.5%。我們拆解后發現，是灌封膠的熱膨脹系數不匹配。”

老化測試不淘汰傳感器，它淘汰的是設計缺陷和工藝波動。

生產線的“最后一課”

今天下午，我?guī)е_(tái)“畢業”的傳感器來到總裝線。它們將被集成到電動汽車的電機控制器里。

“記住，”我在裝車前對負責集成的工程師說，“安裝表面平整度必須小于0.05毫米，螺栓必須按交叉順序擰緊到規定扭矩，一分不多一分不少。你們不是在安裝一個零件，而是在連接這個系統的‘神經系統’?！?/p>

他認真點頭，開始按我教的步驟操作。當最后一個螺栓擰緊，系統上電自檢通過時，他長舒一口氣。

每一臺都是“獨生子女”

回到辦公室，我看著今天出廠報告：23臺扭矩傳感器，每臺都有超過200頁的測試數據。它們現在要去往全國各地——有的會進入風電機組的主軸，有的會嵌入工業機器人的關節，有的會成為實驗室的研究設備。

那個最初質疑0.1毫米膠水溢出的實習生現在明白了：“所以我們不是在制造標準件，而是在培養‘獨生子女’——每個都獨一無二，每個都傾注了全部的關注?！?/p>

我笑著點頭，望向窗外。夕陽下，載著今天批次傳感器的貨車正緩緩駛出廠區。從一張?jiān)O(shè)計圖到一臺精密儀器，從實驗室的理論計算到生產線的毫米級管控——這就是扭矩傳感器的精度之旅。我們測量的不只是扭矩，更是對精度的信仰。

而我知道，明天又會有新的設計圖放在我桌上，又一段從實驗室到生產線的旅程即將開始。在這個追求精度的世界里，我們始終在路上。
