動態旋轉扭矩測量：捕捉每一瞬的力

我盯著屏幕上那條劇烈跳動的曲線，手里的咖啡已經涼了。這是今天第17次測試——一臺高速包裝機的驅動軸扭矩?cái)?shù)據，像心電圖一樣起伏不定?！罢业搅?！”我指著那個尖峰對旁邊的同事說，“就是這兒，每次主軸加速到1800轉時，扭矩瞬時超載30%，軸承就是這么被‘抖’壞的。”

這就是我的日?！衽ぞ貍商?，在旋轉部件的“心跳圖”里尋找故障密碼。

扭矩不是“平均值”

很多人以為扭矩測量就是讀個數值，像體重秤一樣穩定。但真實的旋轉世界充滿動態：電機啟動時的沖擊、齒輪嚙合時的脈動、負載突變時的振蕩……這些瞬態變化才是設備的“真心話”。就像你不能憑平均體溫診斷心臟病一樣，靜態扭矩測量會漏掉最關鍵的信息。

上周有個客戶抱怨他們的機器人關節壽命只有設計值的一半。靜態測試一切正常，直到我們帶上動態扭矩傳感器——發現每次急停時，會產生一個持續僅15毫秒、但幅度達額定值2.8倍的扭矩尖峰。就是這0.015秒的“暴力”，日積月累摧毀了齒輪。

捕捉旋轉中的“閃電”

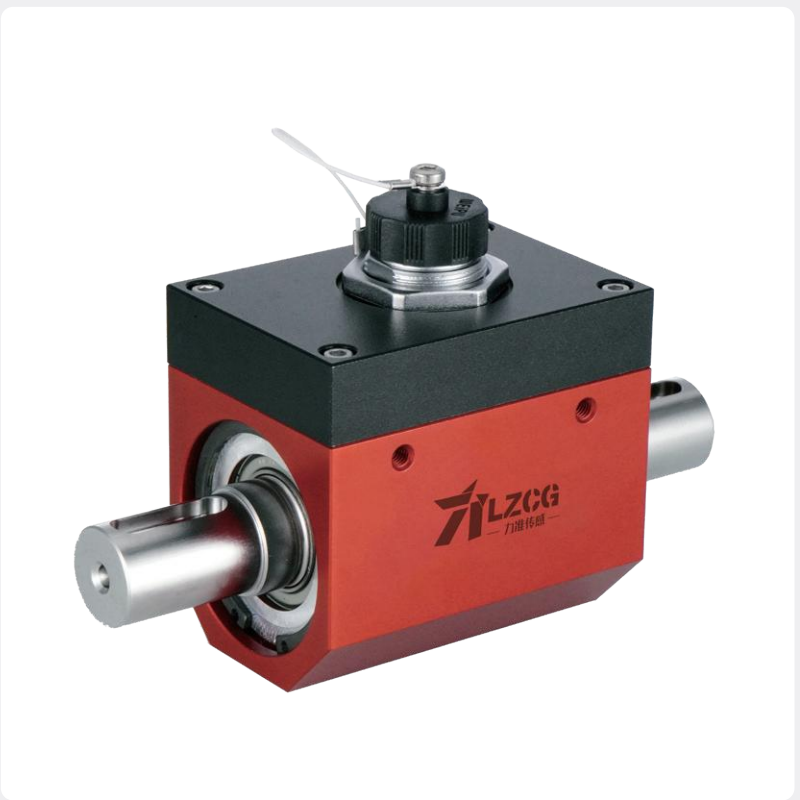

動態扭矩測量的核心挑戰在于：如何在不干擾旋轉的前提下，實時捕獲毫秒級的變化。我們用的傳感器像精密的“扭矩聽診器”——通常會在軸上貼應變片，通過滑環或無線傳輸信號。

但難點來了：軸在高速旋轉時，信號怎么傳出來？早期我們用滑環，像電刷接觸，但轉速一高就磨損打火?，F(xiàn)在我們更常用非接觸式——在軸上貼微型應變片，信號通過無線電（RF）或旋轉變壓器傳出來。想象一下：一個小型發射器隨著軸每秒旋轉幾百次，卻能把信號穩定地“拋”給靜止的接收器。

那些“活過來”的數據

我最喜歡的是數據“講故事”的時刻。去年測試一臺電動汽車的主驅電機，我們發現扭矩波形上有規律的小鋸齒——每轉出現6次。團隊爭論不休：是傳感器問題？還是控制算法振蕩？

最后我們同步了電機轉角信號，真相大白：6次諧波對應永磁電機的6對極，那些小鋸齒是磁阻扭矩的脈動。通過優化控制算法，我們平滑了這些脈動，不僅讓行駛更平順，還提升了3%的續航。那一刻，數據真的“活過來”了。

在噪聲中尋找真相

現場測量永遠充滿意外。電磁干擾、振動耦合、溫度漂移……都是扭矩信號的“偽裝者”。有一次在鋼廠測試軋機，傳感器信號里總是混入50Hz工頻干擾。我們?cè)嚵烁鞣N屏蔽都不理想，直到發現是旁邊一臺老舊變頻器的輻射“泄漏”。最后用了個土辦法——用銅箔把整個測量區域裹起來，像個臨時法拉第籠，信號才干凈了。

這些經驗讓我明白：動態扭矩測量不僅是技術，更是工程藝術。你需要知道哪里的波動是真實的負載變化，哪里是測量系統本身的“假動作”。

未來在更細微處

現在我們的采樣率能做到每秒10萬次——足夠捕捉到微型無人機電機每一次換相的扭矩脈動。但挑戰轉向更極端的環境：15000轉以上的超高速主軸、零下60℃的極地設備、直徑只有3毫米的微型關節……

我們正在試驗一種基于光纖光柵的新技術，把傳感器“寫”在軸的材料內部。沒有電子元件，不怕電磁干擾，耐高溫，壽命幾乎與軸本身等同。這可能會讓動態扭矩測量變得像材料本身的“神經末梢”。

放下涼透的咖啡，我保存了今天的數據包。屏幕上，優化后的扭矩曲線變得平滑優雅，那些危險的尖峰消失了。客戶明天會收到報告，還有一句話我總寫在最后：“每一個旋轉的物體都在用扭矩‘說話’，我們只是學會了聆聽?！?/p>

這就是動態扭矩測量的魅力——在旋轉的鋼鐵中，捕捉那些轉瞬即逝的力，讓機器告訴我們它真正的感受。每一次測量，都像是與旋轉中的金屬進行一次短暫而深刻的對話。
